一. 項目概述

1、項目背景

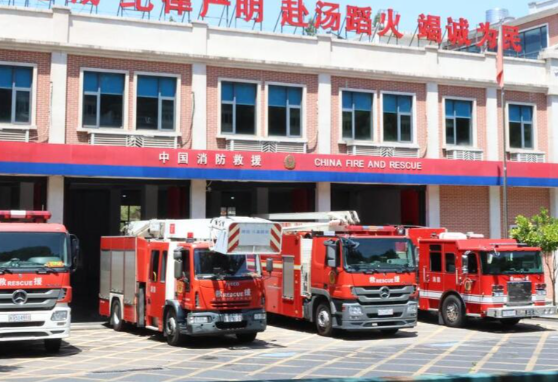

　　消防站是城市應急體系的核心樞紐，對其弱電系統的穩定性、先進性、集成性有極高要求。百實科技消防站弱電工程施工解決方案旨在建設一套集成了綜合布線、網絡通信、安全防范、火災自動報警、應急指揮、多媒體會議及機房工程于一體的現代化弱電系統，為消防站的日常辦公、執勤備戰、應急指揮和后勤保障提供強有力的技術支撐。

2、建設目標

　　可靠性：系統需7x24小時不間斷穩定運行，關鍵設備與線路采用冗余設計。

　　先進性：采用成熟且適度超前的技術和設備，保證系統在未來一段時間內的適用性。

　　集成性：各子系統數據應能互聯互通，實現統一平臺管理和信息共享。

　　安全性：保障網絡安全和數據安全，符合國家網絡安全等級保護要求。

　　擴展性：預留充足的接口和容量，滿足未來業務擴展和技術升級的需要。

3、設計依據

　　《智能建筑設計標準》

　　《綜合布線系統工程設計規范》

　　《安全防范工程技術標準》

　　《火災自動報警系統設計規范》

　　《民用建筑電氣設計標準》

　　《數據中心設計規范》 (針對機房部分)

二. 弱電系統分項建設內容

1、綜合布線系統

　　工作區子系統：每個辦公位、值班位設置雙口信息面板，訓練區、車庫等區域預留接入點。

　　水平子系統：采用六類非屏蔽雙絞線。

　　垂直干線子系統：數據主干采用12芯萬兆單模光纜，語音主干采用三類大對數電纜。

　　管理間子系統：在各樓層弱電井內設置標準機柜，配備六類配線架、光纖配線架及理線裝置，標簽清晰規范。

　　設備間子系統：中心機房設置主配線架，連接各管理間和外部運營商網絡。

2、計算機網絡系統

　　內網：承載消防指揮、警務辦公、火災報警等核心業務數據。核心交換機與接入交換機均需高性能、高可靠性設備，支持VLAN劃分和QoS保障。

　　外網：提供互聯網訪問服務，與內網物理隔離，通過防火墻與互聯網連接。

　　設備網：專用于視頻監控、門禁對講、停車場等安防系統，確保安防數據流獨立、穩定。

　　無線覆蓋：全站覆蓋高密度、高性能無線AP，支持無縫漫游，辦公區采用吸頂式AP，車庫、訓練場等大空間采用高功率放裝型AP。

3、安全防范系統

?視頻監控系統：

　　在全站主要出入口、走廊、樓梯間、車庫、訓練場、周界、裝備庫、機房等重要區域部署200萬像素及以上的網絡高清紅外攝像機。

　　出入口采用人臉識別筒機，周界采用球機，室內采用半球，車庫采用防暴筒機。

　　存儲采用NVR或CVR模式，圖像保存時間≥90天。

?門禁管理系統：

　　在機房、裝備庫、檔案室、財務室、主出入口等關鍵區域設置門禁點。

　　采用刷卡+密碼+指紋的多重認證方式，并與消防報警系統聯動，火警時自動釋放所有門禁。

　　記錄所有進出事件，可追溯查詢。

　　周界防范系統：在圍墻等周界設置電子圍欄或紅外對射探測器，一旦非法入侵，立即觸發聲光報警并聯動視頻監控彈出實時畫面。

　　緊急報警按鈕：在值班室、重要辦公室等位置設置隱蔽式緊急報警按鈕，一鍵直通指揮中心。

4、火災自動報警系統

　　按規范在車庫、宿舍、會議室、走廊、設備房等所有區域設置感煙、感溫探測器、手動報警按鈕和聲光警報器。

　　系統主機應具有與城市消防指揮中心直連的通信接口。

　　聯動控制：火警時能自動切斷非消防電源，聯動啟動應急照明和疏散指示，控制防火卷簾降落，并強制電梯迫降。

5、公共廣播與消防緊急廣播系統

　　采用數字IP網絡廣播系統，實現背景音樂、業務廣播和消防緊急廣播的合一。

　　消防廣播具有最高優先權，一旦發生火警，相關區域自動強切為緊急廣播狀態。

　　揚聲器覆蓋車庫、訓練場、走廊、辦公室、宿舍、衛生間等所有公共區域。

6、多媒體會議系統

　　會議室配備投影顯示系統、數字會議發言系統、擴聲系統、中央控制系統和視頻會議終端。

　　中央控制系統可一鍵控制燈光、窗簾、投影幕、設備電源等，方便快捷。

　　視頻會議系統應能與上級消防部門進行高清視頻會議。

7、機房工程

　　裝修：防塵、防靜電、防火處理，安裝防靜電地板和微孔鋁天花吊頂。

　　供配電：采用雙路市電+UPS不間斷電源，為所有核心網絡、安防、服務器設備供電。

　　精密空調：保證機房恒溫恒濕。

　　環境監控：對機房的溫濕度、漏水、煙霧、門禁、視頻進行7x24小時監控并短信報警。

　　防雷接地：電源級和信號級防雷，建設合格的聯合接地系統。

三. 施工組織與實施方案

1、施工階段劃分

　　前期準備階段：圖紙會審、技術交底、材料采購報驗、施工隊伍組織。

　　預埋管階段：配合土建進度，完成所有墻內、地板內的線管預埋。

　　管線安裝階段：安裝橋架、線管，敷設各類線纜，并做好標簽。

　　設備安裝階段：安裝機柜、面板、攝像頭、揚聲器、探測器等末端設備。

　　設備調試階段：對各子系統進行單機調試、系統聯調、參數配置。

　　試運行與驗收階段：系統連續試運行，培訓業主管理人員，準備竣工資料，完成最終驗收。

2、質量保證措施

　　嚴格材料檢驗：所有材料設備進場前必須報驗，提供合格證、檢測報告。

　　過程質量控制：執行“三檢制”，關鍵工序進行旁站監理。

　　規范施工工藝：線纜敷設無扭絞、打結，彎曲半徑符合規范;標簽清晰、統一;設備安裝牢固、美觀。

3、安全文明施工措施

　　所有施工人員持證上崗，進行安全培訓。

　　施工現場配備滅火器，動火作業辦理動火證。

　　材料堆放整齊，每日工完場清，減少對消防站正常工作的干擾。

4、重點與難點分析及對策

　　難點一：與消防業務的深度融合與高可靠性要求。

　　對策：核心設備采用工業級或企業級產品，關鍵鏈路采用冗余備份。施工前與消防站業務部門充分溝通，明確所有業務需求和聯動邏輯。

　　難點二：施工不能影響消防站日常執勤和出警。

　　對策：制定詳細的施工計劃，避開執勤高峰和訓練時間。在車庫、值班室等敏感區域施工時，需有專人監護，確保車輛和人員通行安全。夜間或周末進行高干擾作業。

　　難點三：系統集成復雜度高。

　　對策：選擇開放協議、支持標準接口的設備。在項目初期明確各系統之間的接口協議和聯動要求，由專業工程師進行統一規劃與調試。

5、培訓與售后服務

　　系統培訓：為甲方提供全面培訓，包括系統原理、日常操作、常見故障排查、維護保養等，并提供中文操作手冊。

　　售后服務：

　　提供至少2年的免費質保期。

　　提供7x24小時應急響應服務。

6、驗收標準

　　系統功能全部實現，性能指標達到設計要求。

　　圖像清晰穩定，報警準確及時，聯動動作可靠。

　　竣工圖紙、技術資料、培訓記錄、產品說明書齊全。

　　通過甲方、監理方及相關主管部門的聯合驗收。

　　百實科技消防站弱電工程施工解決方案以高標準、嚴要求為準則，旨在為消防站打造一個技術領先、運行穩定、管理高效的弱電工程基礎平臺，全面提升消防站的現代化水平和應急響應能力。
