一、項目概述與目標

1、項目背景

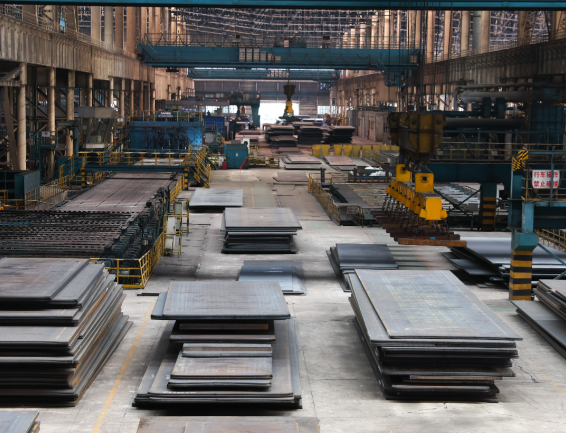

　　軋鋼廠生產環境復雜，存在高溫、高濕、粉塵、振動、強電磁干擾等不利因素。傳統的弱電系統往往獨立分散，難以滿足現代智能制造、安全生產、集中監控和高效管理的需求。百實科技軋鋼廠弱電工程總體解決方案旨在構建一個集成化、高可靠性的弱電系統平臺。

2、總體目標

　　安全可靠：系統具備高冗余、抗干擾能力，保障連續穩定運行。

　　高效生產：為生產自動化、信息化提供實時、準確的數據通道和控制鏈路。

　　智能管理：實現全廠人員、車輛、設備、能源、環境的集中可視化管理。

　　預防為主：通過全面的監控和預警系統，提前發現安全隱患。

　　統一平臺：打破信息孤島，實現各子系統數據互聯互通，為“數字孿生工廠”奠定基礎。

二、設計原則

　　先進性：采用成熟且具有一定前瞻性的技術和產品。

　　可靠性：關鍵部位采用冗余設計(如核心網絡雙機熱備、環網架構)。

　　安全性：包含物理安全、網絡安全和數據安全。

　　擴展性：模塊化設計，便于未來系統擴容和升級。

　　易維護性：系統架構清晰，提供友好的管理界面。

三、核心子系統解決方案

1、綜合布線系統

　　骨干網：采用單模光纜，連接主辦公樓、各車間(加熱爐區、粗軋、精軋、卷取區、倉庫等)的核心節點，形成萬兆甚至更高帶寬的環形或星形冗余主干。

　　水平布線：車間內采用工業級六類/超六類屏蔽網線或Cat6A網線，配以金屬橋架和管道，防止機械損傷和電磁干擾。辦公區采用標準六類非屏蔽系統。

　　無線覆蓋：部署工業級高防護等級(IP67)的無線AP，實現車間、倉庫等區域穩定的Wi-Fi 6覆蓋，用于移動巡檢、AGV調度、手持終端數據采集等。

2、工業網絡與通信系統

　　網絡架構：采用三層架構(核心層-匯聚層-接入層)。核心層萬兆/40G交換，匯聚層千兆/萬兆上聯。在車間部署工業以太網交換機，具備寬溫、防塵、抗振特性，支持環網協議(如ERPS/MSTP)實現毫秒級自愈。

　　網絡安全：部署工業防火墻，在辦公網、生產控制網、設備網之間進行邏輯隔離;部署網絡行為管理、入侵檢測系統。

　　語音通信：建設IP電話系統，與調度廣播系統聯動。在嘈雜區域配備抗噪話機。

3、視頻監控系統

?前端設計：

　　關鍵工藝區(軋機、卷取機)：部署高熱工業相機，帶高溫防護罩和自動降溫系統(水冷/風冷)，實時監控軋制狀態、帶鋼跑偏、表面缺陷。

　　出入口、通道、倉庫：部署高清網絡攝像機，支持人臉識別、車牌識別。

　　高溫區域(加熱爐)：部署在線式紅外熱像儀，監測爐內溫度分布和鋼坯溫度。

　　周界及高空：部署全景鷹眼相機或高清球機。

　　后端平臺：建設視頻綜合管理平臺，支持超大規模接入，集成智能分析功能(如區域入侵、安全帽/工作服檢測、人員聚集、火焰煙霧檢測等)，并與門禁、報警系統聯動。

4、人員/車輛定位與安全管理系統

　　技術選型：采用UWB(超寬帶)高精度定位技術或藍牙AOA技術。

?應用功能：

　　實時定位：顯示人員/車輛在電子地圖上的實時位置。

　　安全預警：進入危險區域(高溫爐區、天車下方)自動聲光報警，與廣播系統聯動。

　　電子圍欄：虛擬劃分安全區、危險區、作業區。

　　巡檢管理：規范巡檢路線與時間。

　　SOS求救：佩戴標簽具備一鍵求救功能。

　　數據統計：分析人員分布、工作時長、車輛流轉效率。

5、門禁一卡通系統

　　讀卡方式：結合人臉識別(防尾隨)+ IC卡 + 密碼，高溫區域可采用耐高溫卡片或純生物識別。

　　分級授權：根據人員職位、區域風險等級設置不同的通行權限和時間段。

　　聯動控制：與消防系統聯動，火警時自動打開逃生通道門禁;與視頻監控聯動，刷卡時抓拍圖片或錄像。

　　擴展應用：集成考勤、消費(食堂)、梯控等功能。

6、公共廣播與緊急指揮系統

　　多級分區：按車間、辦公區、生活區分區廣播，支持尋呼。

　　背景音樂與消防廣播：平時播放背景音樂或通知，火警時強制切換到消防廣播，并聯動相關區域的門禁、視頻。

　　抗噪設計：車間內使用高聲壓、高清晰度的號角揚聲器，確保噪聲環境下指令清晰可聞。

7、環境監測與能源管理系統

　　監測內容：在重點區域部署傳感器，監測溫度、濕度、粉塵濃度、有害氣體(CO)、噪聲等。

　　平臺集成：數據上傳至中心平臺，實時顯示、超限報警、生成報表，并可聯動通風、除塵設備。

　　能源子系統：通過智能電表、水表、氣表采集數據，進行能耗分析與優化。

8、機房工程

　　位置選擇：位于廠區安全、潔凈的中心區域。

　　建設內容：包含防靜電地板、精密空調(恒溫恒濕)、UPS不同斷電源、氣體消防系統、動力環境監控(溫濕度、漏水、煙感、視頻)、防雷接地等。

四、系統集成與平臺建設

　　集成方式：通過標準協議或開發專用接口，將以上所有子系統數據集成到一個平臺上。

平臺功能：

　　“一張圖”可視化管理：在三維/二維電子地圖上，集中展示視頻、定位、門禁、報警、環境等所有信息。

　　智能聯動：自定義聯動規則(例如：人員闖入危險區域 -> 定位系統報警 -> 平臺彈出現場視頻 -> 關閉相關設備 -> 廣播發出警告)。

　　大數據分析駕駛艙：對生產安全、人員效率、能耗數據等進行綜合分析和可視化呈現。

　　統一告警中心：接收所有子系統的報警，進行分級、分類、通知和處理跟蹤。

五、實施要點與注意事項

　　前期勘察：必須深入現場，詳細了解工藝、環境、電磁干擾源和現有基礎設施。

　　設備選型：必須選擇工業級產品，具備相應的防護等級(IP等級)、寬溫工作范圍和抗電磁干擾(EMC)認證。

　　管線敷設：強弱電分離，采用金屬管/槽良好接地，遠離大電流動力電纜。

　　防雷接地：全系統建立完善的防雷接地網，所有設備、機柜、管線可靠接地。

　　施工協調：與土建、強電、工藝設備安裝等專業密切配合，合理安排工期。

　　文檔與培訓：提供完整的竣工圖紙和技術文檔，并對甲方運維人員進行系統化培訓。

六、效益分析

　　安全效益：大幅降低安全事故發生率，實現從“人防”到“技防”的轉變。

　　管理效益：實現精細化、數字化管理，提升決策效率和準確性。

　　生產效益：保障生產連續穩定，通過預測性維護減少非計劃停機。

　　經濟效益：優化能源使用，降低能耗成本;減少人力巡檢成本;提高資產利用率。

　　百實科技軋鋼廠弱電工程總體解決方案為軋鋼廠構建了一個全方位、立體化的弱電神經系統，不僅滿足基礎的安全與通信需求，更是向“智慧工廠”邁進的堅實信息基礎設施。
